包装

电力脉象仪 * 1

电流互感器(含测温功能) * 1

剩余电流互感器 * 1

电缆线 * 2

合格证 * 1

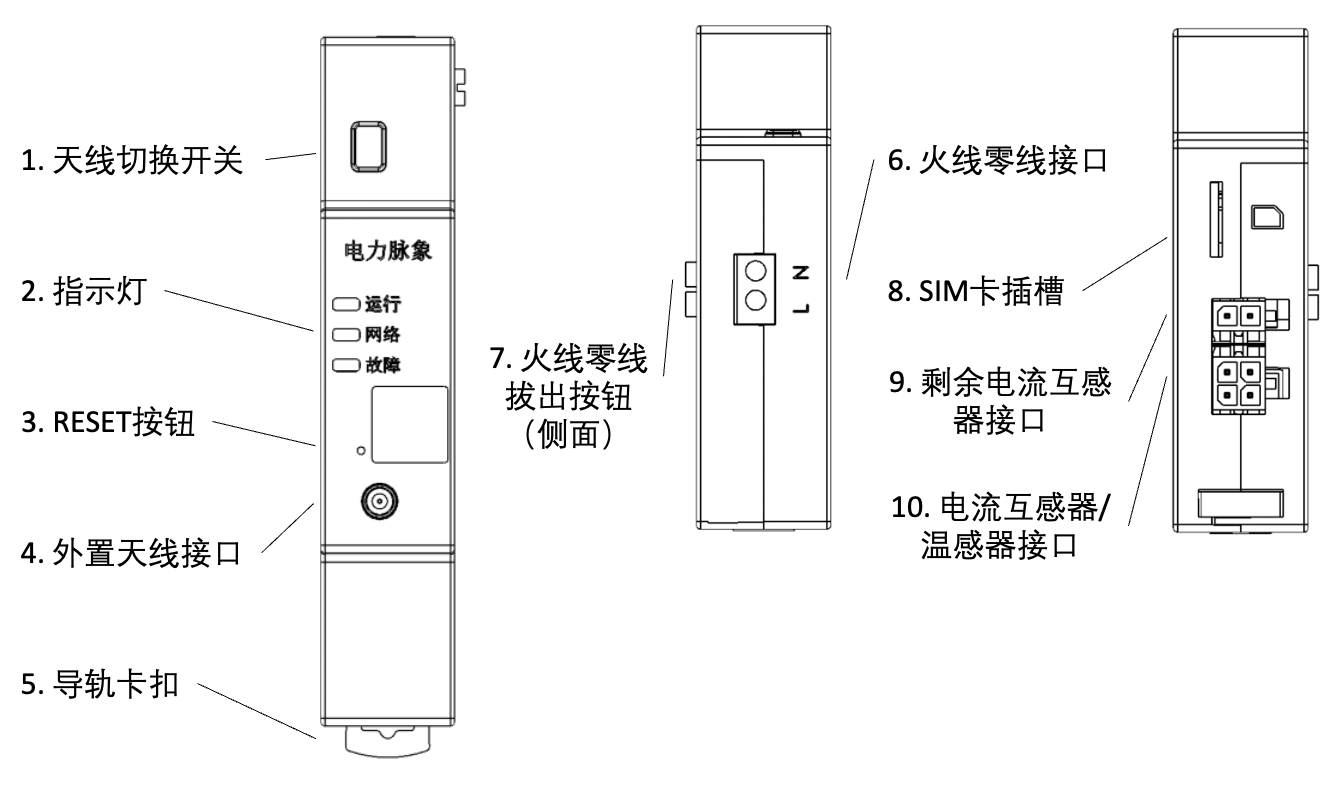

外观与接口

功能说明

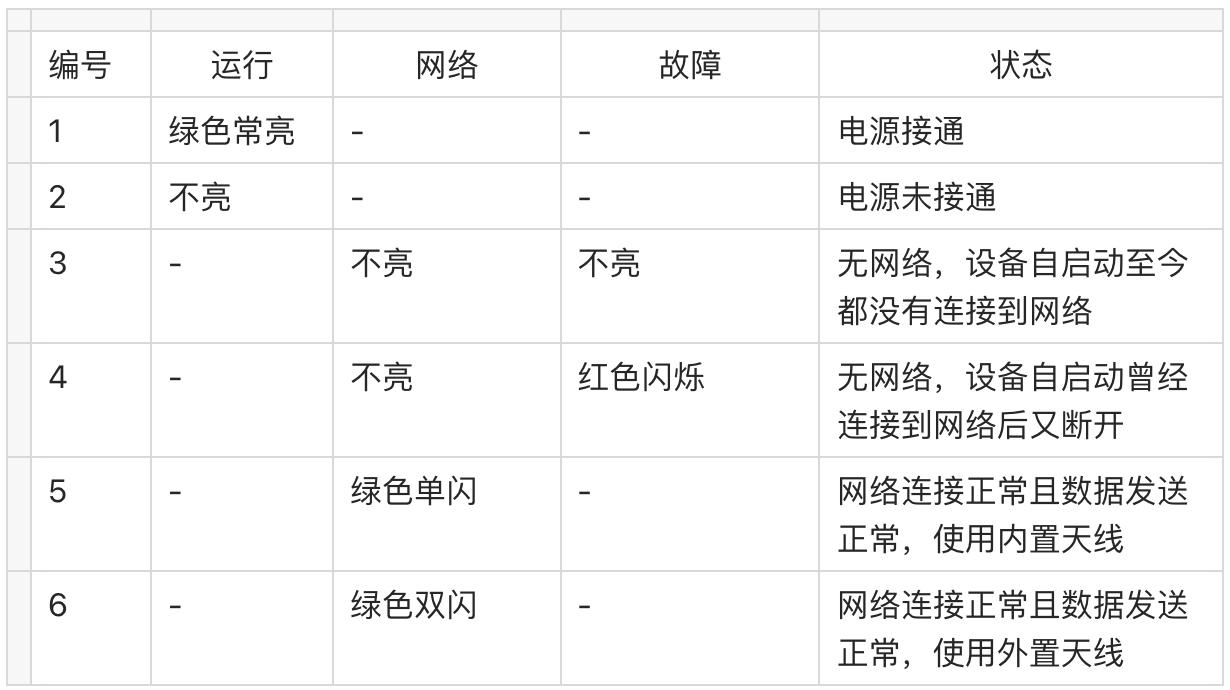

指示灯

切换外置天线

当安装位置蜂窝网络信号不佳时，可切换外置天线。外置天线默认未包含在包装盒内，当需要时可联系你的供应商获取。切换外置天线按照如下步骤：

1. 将外置天线，拧到外置天线接口。
2. 打开天线切换开关的防尘塞，拨动到外置位置。
3. 观察网络指示灯，应以“外置”模式闪烁。

重置

当确认设备运行异常时，可以尝试按下重置按钮，以重启设备。重置步骤如下：

1. 使用SIM卡针或类似尖锐物，按下重置按钮1秒。
2. 观察指示灯，全灭后集体闪烁，代表重启成功。

更换SIM卡

设备初始化安装时，已安装SIM卡。当确认该SIM卡异常时，可自行更换SIM卡。设备支持国内三大运营商4G，Nano-SIM卡。更换步骤如下：

1. 使用SIM卡针或类似尖锐物，按压内置SIM卡，原卡会由弹簧弹出。
2. 按照标识方向，插入新SIM卡。
3. 等待片刻，观察网络指示灯，应进入连接状态。
4. 妥善保管原SIM卡，或联系你的供应商。

安装

准备工具及物料

十字螺丝刀 * 1

测电笔 * 1

绝缘手套 * 1

Nano-SIM卡 * 1

安装步骤

01. 按照设备上的标识方向，插入Nano-SIM卡。支持国内三大运营商4G网络。

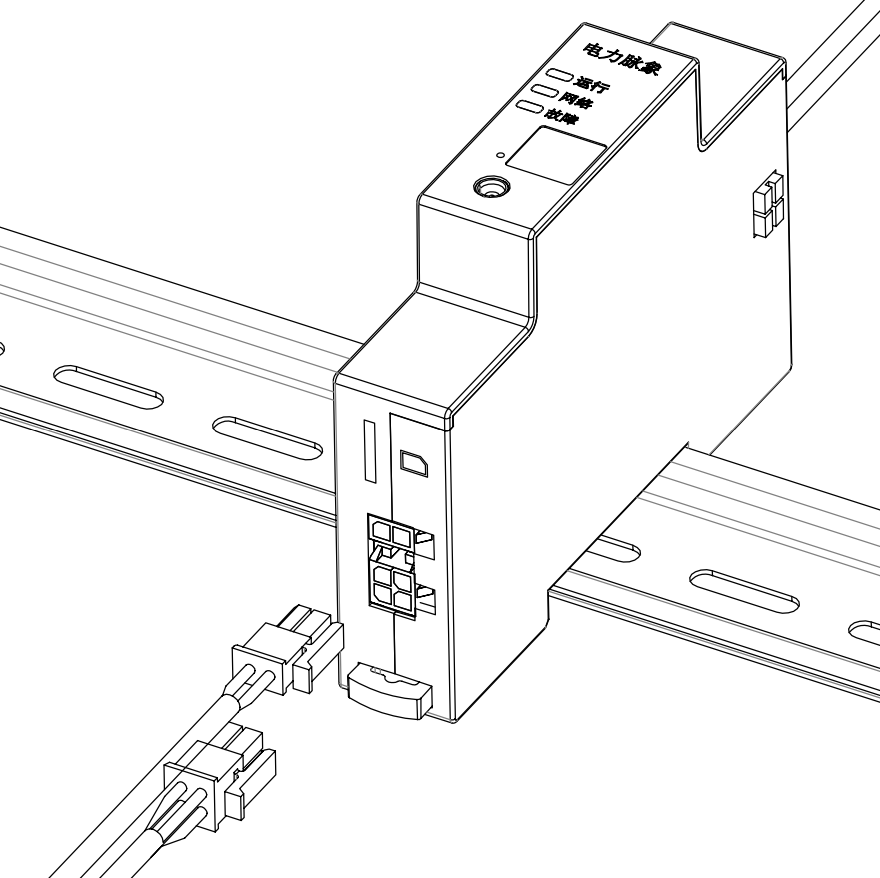

02. 插入电流互感器（4P端子）和剩余电流互感器（2P）端子。

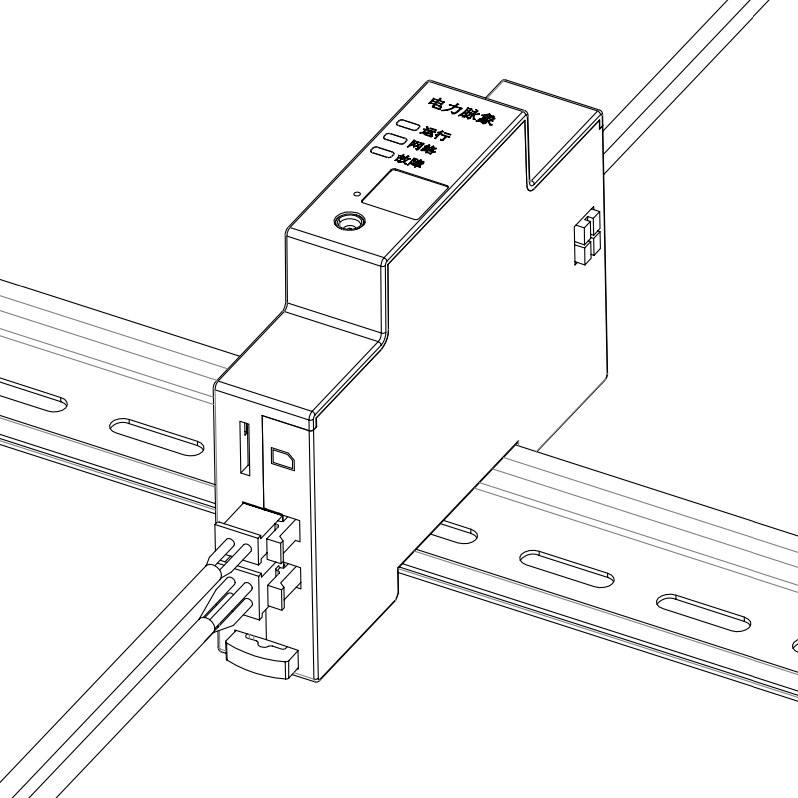

03. 插入附赠电缆线。其中红色接火线，插入L；绿色接零线，插入N。插入后，线缆自动锁紧。可以稍尝试用力向外拔出，以确认安装牢固。请务必检查确认火线零线未装反，装反会导致天线端子“带电”。

04. 关闭强电箱总进线开关。带上绝缘手套，使用十字螺丝刀，将红色火线和绿色零线，分别并联接入空气开关下端L和N接口上。

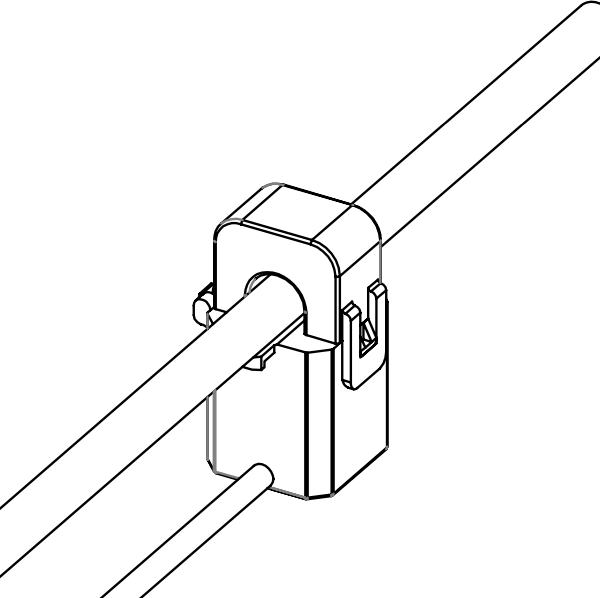

05. 打开电流互感器卡扣，并卡在空气开关总进线的火线（L）上。注意，卡装的方向S1->S2，应与火线电流流向方向一致。同时使用扎带，将剩余电流互感器上附带的温感探头绑在火线上。

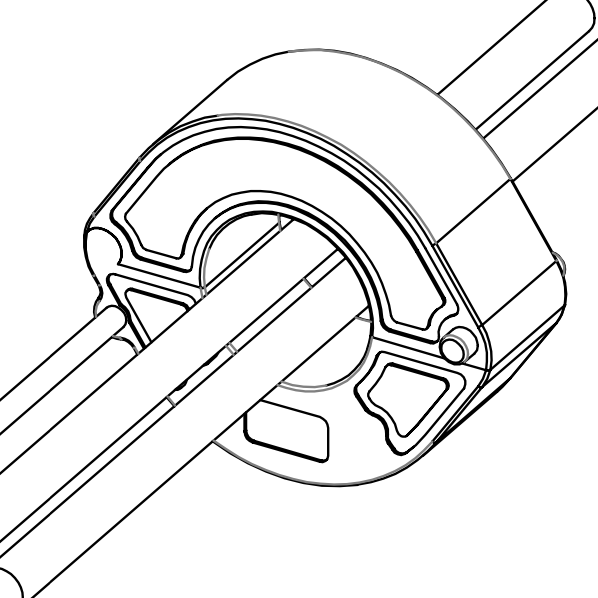

06. 打开剩余电流互感器卡扣，并同时卡在空气开关总进线的火线（L）和零线（N）上。

07. 打开强电箱总进线开关，电力脉象仪上电，指示灯闪烁开始工作。

08. 用测电笔测量电力脉象仪正面，外置天线底座是否带电。如果带电，表示零线未安装牢固，或火线零线接反。可拆除火线零线连接，并按照步骤03、04重试。

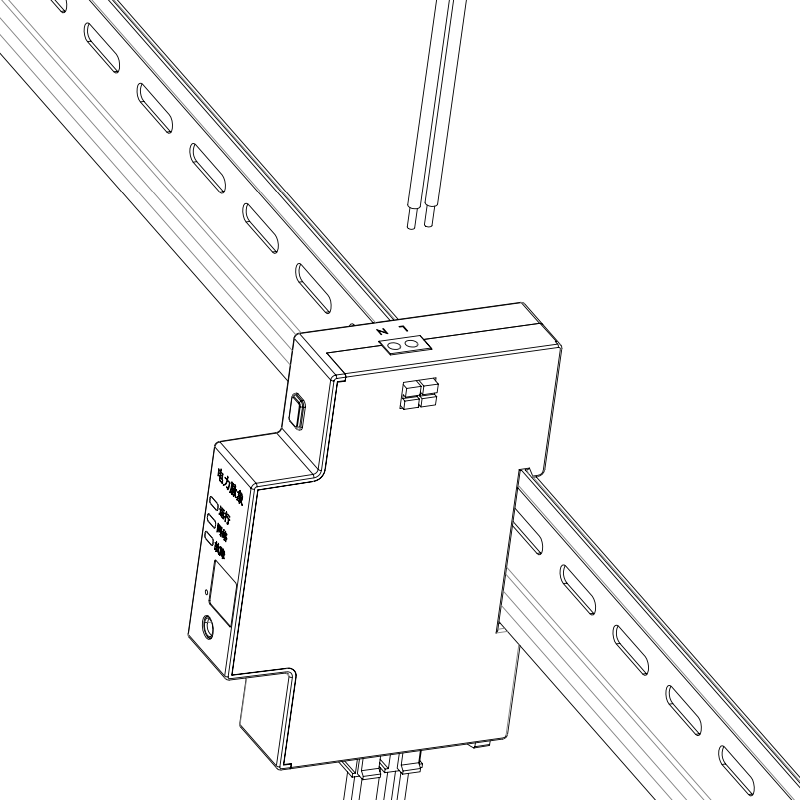

09. 整理线缆，并将电力脉象仪，安装在配电箱导轨上。
